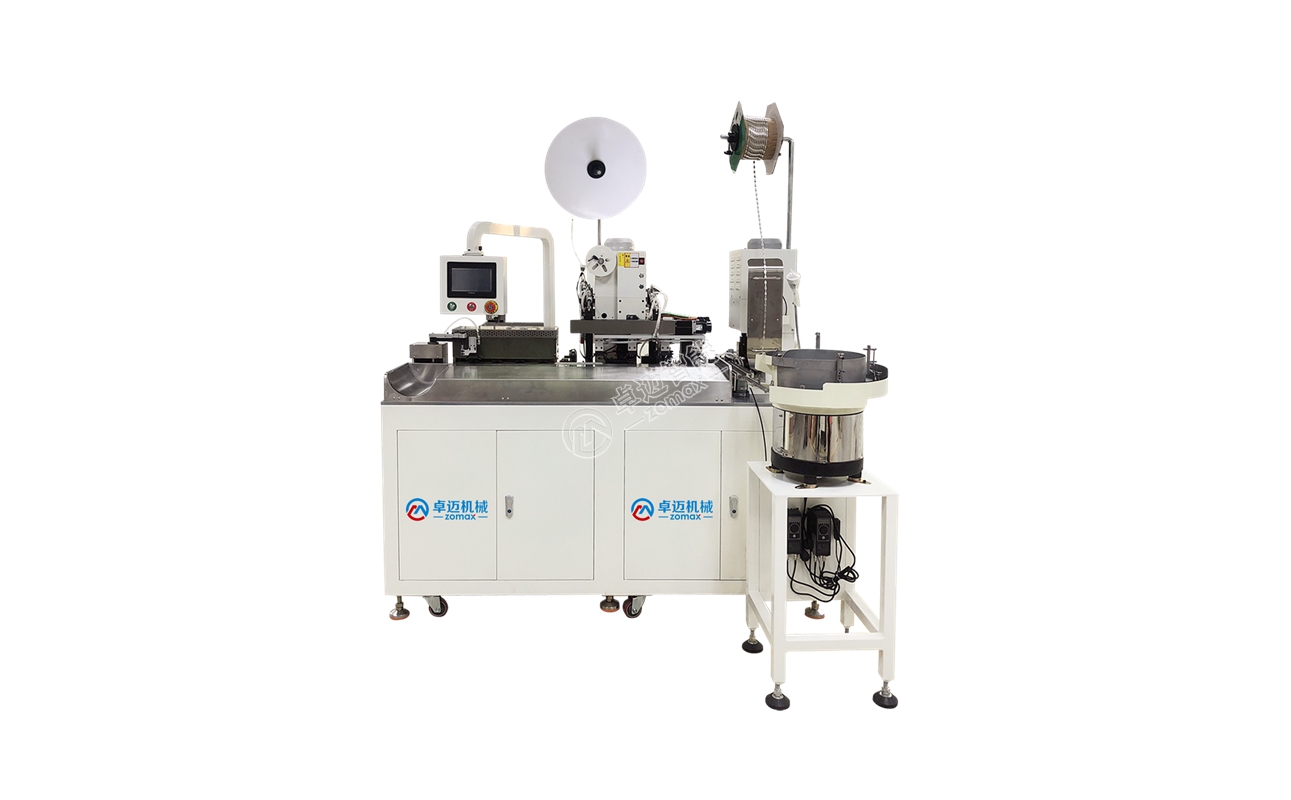

ZM-066C全自動穿熱縮管穿護套端子機 產能1800條/小時，可完成電線切斷、剝皮、單端壓著、雙端壓著、單端穿護套、單端穿套熱縮管并定位烘烤等功能。可有效節約生產成本，提高生產效率。
全自動切線、剝皮、單端/雙端壓接端子、穿護套、穿熱縮管、定位烘烤熱縮。

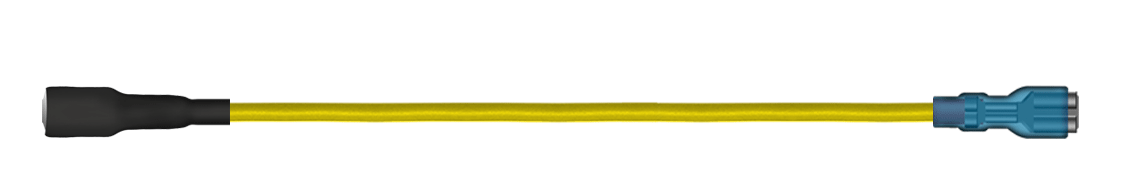

A端穿護套后壓接端子并自動拉到位，B端套管壓接定位熱縮。設備功能強大，多工位一體化。
熱縮管定位精度可達±0.5mm，成品線束美觀一致。
更換PVC護套方便快捷，只需更換軌道及工裝治具。
機器稼動率高，客戶可輕松切換工作功能，可單獨完成其中任意一項。
節省人力成本，線束加工品質可控可管理，減少車間內不同工位的流轉成本。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。

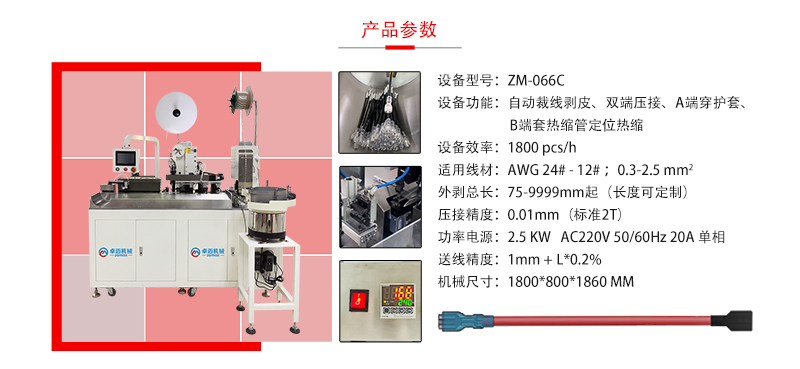

型號 Model | ZM-066C | ZM-066C |
功能 Function | 電線切斷、剝皮、壓端子、穿熱縮管烘烤、穿護套 | Wire cutting, stripping, pressing terminals, baking through heat-shrinkable tubes, sheathing |
產能 Capacity | 1800條/小時 | 1800pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG24#-AWG12#（特殊線束定制） | AWG24#-AWG12#（Special harness customization） |
切斷長度 Cut length | 75mm-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2500W | 2500W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1800*W800*H1860(mm) | L1800*W800*H1860(mm) |
電機部分 Motor section | 三菱電機 自研端子機電機與減速機三相電機 步進電機 | Mitsubishi Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
